網絡監控電視墻一般有兩種顯示方式，一種是把網絡視頻信號通過網絡視頻解碼器或視頻解碼卡解碼成模擬視頻信號，再輸送到模擬電視墻；另外一種是把網絡視頻信號直接通過PC計算機直接解碼顯示到顯示器上，給PC計算機配置多路輸出單顯示卡或配置多顯示卡可以增加顯示器輸出數量。上述兩種方案一般都可以通過專用控制軟件來對輸出圖像進行控制。

本方案介紹的是以重慶勁浪科技的電視客戶端軟件和DVR或NVR軟件為基礎的以顯示器為顯示終端的網絡監控電視墻解決方案。

電視客戶端是以PC計算機作為視頻圖像解碼設備并以顯示器作為視頻圖像顯示終端設備來顯示網絡傳輸來的網絡視頻信號，支持多畫面分割顯示、單屏顯示和畫面輪循切換顯示等多種顯示模式。

IDRS-PC Server、NVR客戶端或IDRS-NVMS集中監控管理系統中的中心管理服務器、流媒體服務器和集中管理客戶端都可以作為主控設備來控制電視客戶端，一臺主控設備可以同時控制多臺電視客戶端，但所有電視客戶端的顯示器總數不能超過24臺（即一臺主控設備最多能控制由24臺顯示器組建的顯示器墻）。

1. 網絡電視墻解決方案

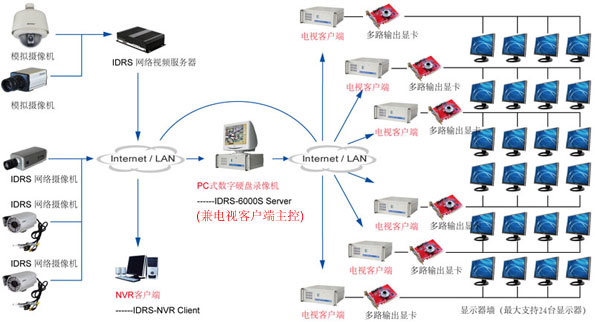

1）以PC式數字硬盤錄像機作為主控設備的網絡電視墻應用原理圖：

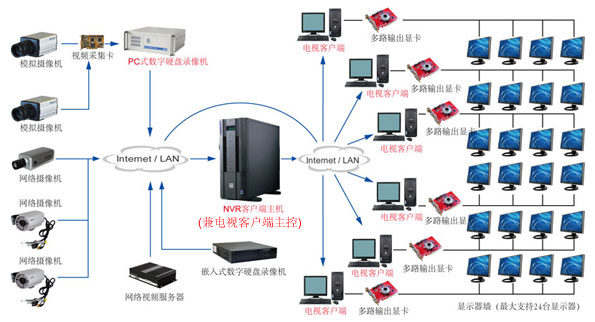

2）以NVR客戶端作為主控設備的網絡電視墻典型應用原理圖：

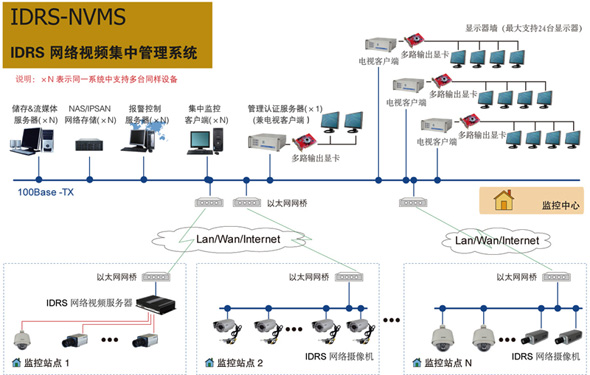

3）以IDRS-NVMS網絡視頻集中管理系統作為主控設備的網絡電視墻典型應用原理圖：

2. 操作和使用方法介紹

1) 設置

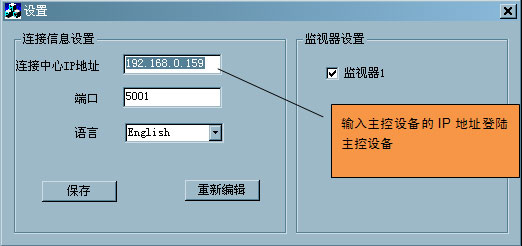

第一步：?jiǎn)?dòng)電視客戶端軟件，并登陸主控設備的IP地址登陸。（多個電視客戶端可以同時登陸同一個主控設備）

第二步：進入主控設備軟件中的PC解碼器設置界面，對電視客戶端進行配置。

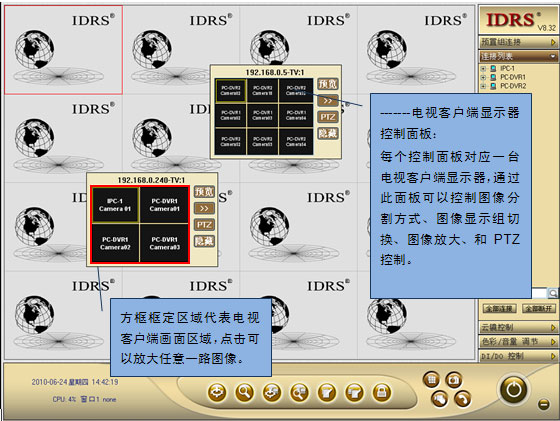

2) 操作使用

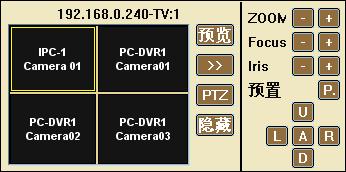

點擊 按鈕可以選擇電視客戶端顯示器的畫面分割模式

點擊 按鈕可以切換電視客戶端顯示器的顯示分組。

點擊 按鈕可以控制選中窗口的PTZ。
